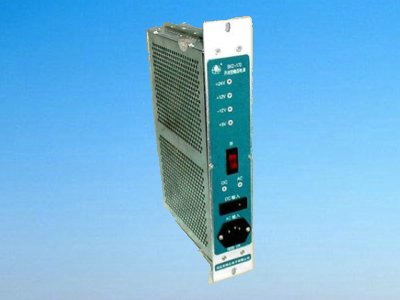

60W远动控制电源


SKDX-060-5C开关稳压电源主要应用于,电力自动化远动控制装置.
主要性能指标:
输入条件:
输入          AC:175V~265V  Pmax=60
电压          DC:200V~380V  Pmax=60W
频率          47~63Hz
效率          ≥75%
输出条件:
输出          V1       V2       V3        V4      Vac
电压          +5V     +12V     -12V       24V     12V
输出电流      3A      1A       0.5A     0.7A    0.2A
总稳定度      ±1.0%   ±2.5%   ±2.5%   ±6%
电压调节范围  ±5%
纹波及噪声     Vp-p         1.0%, or.100mV
输出极性       V1,V2,V3共地。V4独立地
对称性         V2,V3对称度小于1.2%
保持时间       大于 20ms
保  护         短路,过载,过热保护。且有自恢复功能。
工 作 温 度     -10℃--45℃
储 存 温 度     -25℃--75℃
产品简介
    SKDX-060-5C开关电源产品采用开关电源集成电路设计制造。
电源特点:
1.输入电压范围宽:AC 175V--265V时Pmax=60W. AC 85V--265V时Pmax=30W
2.面板设有电源开关,各路电压指示及电源开关指示,
  3.输入设有专用电源线,输出,+5V/3A,+12V/1A,-12V/0.5A,24V/0.7A及交流采样电压Vac=12V/0.2A.
4.保护功能强:具有过载,短路, 过热保护. 并有自恢复功能.
5.电路工作频率:100KHz.
