5000W(10V500A)恒流源

SKDA-05K-1H0回路电阻测试仪专用电源

概述该电源满足国家标准中的工作时间要求,输出电流稳定,保护功能齐全,用户可从电源内串接的高精度分流器采集电流信号,也可另行安装分流器。以满足仪器的测试精度要求。

本规格采用两挡输出方式:250A或500A。

本公司还可为用户提供   5V/100A  10V/100A  10V/200A   10V/300A   8V/150A



电源主要技术指标

型 号

SKDA-05K-1H0

输 入

参 数

交流输入电压

AC:220V±10%



47Hz63Hz







输出开路电压

10V

输出电流

500A/250A两档    (或50A~500A连续可调)

最大输出功率

4000W

恒流时的负载能力

500A,负载电阻12mΩ;150A,负载电阻50mΩ

输出电压纹波

满载时<500mVp-p

电流稳定度

±1.0%

电压调整率

AC198~242V范围内±1.0%

分 流 器

500A/75mV    (精度0.5%)





70%

工作方式

风冷:500A输出时,工作60秒,间歇120秒,测量三次

保护功能

输出超压保护(无自恢复)、过载保护、过热保护(自恢复)

开启时间

0.2秒

启动方式

5V TTL电平触发启动

绝缘电阻

20MΩ(500V测试) ;湿热时大于2MΩ

抗电强度

输入与机壳,   AC1.5kV,1分钟。10mA测试

输入与输出,   AC1.5kV,1分钟。10mA测试

输出与机壳,   DC500V, 1分钟。10mA测试

环境

工作环境温度

0℃~+40℃

存储温度

-10℃~+70℃

电磁兼容

符合VDE0871 CLASS B.  FCC CLASS B. 相关规定

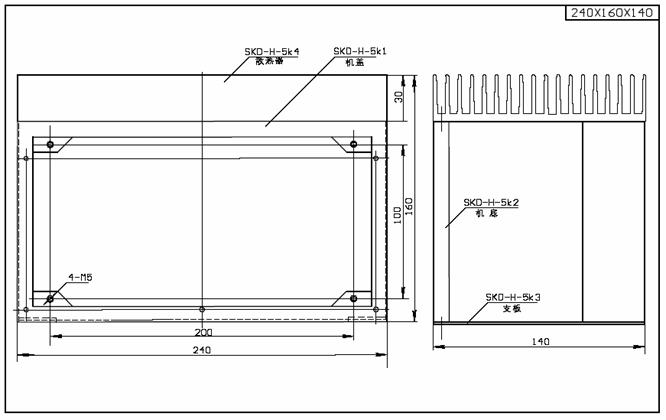

外形尺寸

** 240*160*140mm



4.8kg

技术特点

1.本电源采用开关电源专用模块做脉宽调制控制,全桥高频开关的拓扑形式;

2.为适应电磁兼容的要求,输入端外接高效阻波器,提高抗干扰能力;

3.为提高电源的可靠性,本电源的关键元件采用了较大幅度的冗余设计,如主开关管,输出整流管、输入整流桥、输入高压电容、输出滤波电容.主变压器。并设置四重保护功能,适应各种不利的工作条件。



产品说明书:SKDA-03K-1H0  下载
